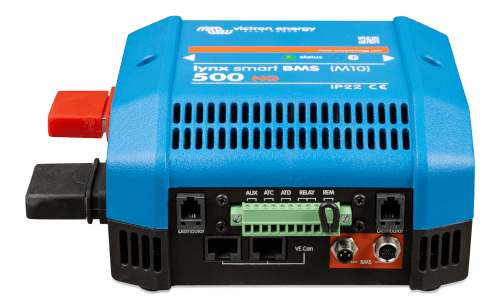

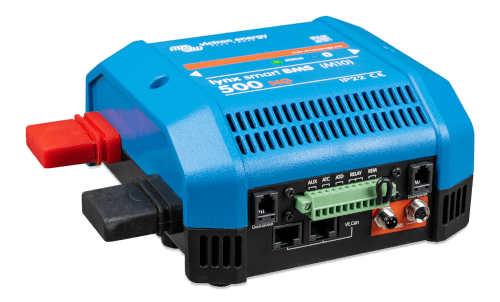

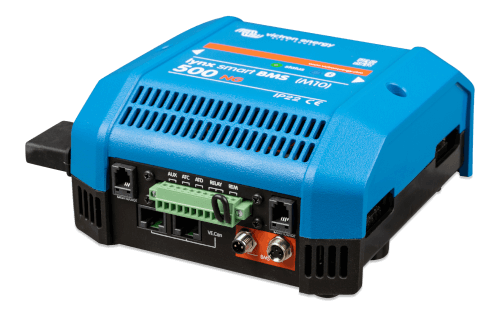

Victron Energy Lynx Smart BMS 500 NG (M10)

Productbeschrijving

Het Victron Lynx Smart BMS NG is een specifiek Battery Management System geschikt voor Victron Lithium NG accu's. Deze hoogwaardige BMS zorgt voor optimale prestaties, veiligheid en bewaking van de lithiumbank aan boord. Let op: dit betreft de Lynx Smart BMS NG (Next Generation), niet te verwarren met de standaard Lynx Smart BMS (geschikt voor Victron Smart Lithium accu's). Van alle beschikbare BMS'en van Victron is de Lynx Smart BMS NG de uitvoering met de meeste mogelijkheden. Bovendien sluit deze naadloos aan op andere onderdelen van het modulair Lynx-systeem.

Eindeloze capaciteit

De Lynx Smart BMS NG biedt eindeloze uitbreidingsmogelijkheden. Er kunnen tot wel 50 accu's worden gebruikt als er een bank wordt gebouwd met accu's van 12 V of 24 V. Bij gebruik van meerdere BMS'en parallel kan de capaciteit zelfs verder worden vergroot. Dit betreft de uitvoering met een capaciteit van 500 A continu.

Uitgebreide functies

De belangrijkste kenmerken van de Victron Lynx Smart BMS NG 500 zijn:

• Een ingebouwde 500A magneetschakelaar die werkt als extra accubeveiligingssysteem wanneer andere bedieningen niet meer werken, zoals ATC (Allow to Charge), ATD (Allow to Discharge) en DVCC (Distributed Voltage and Current Control). Daarnaast kan deze functioneren als op afstand bestuurbare hoofdstroomschakelaar.
• Een ingebouwde accumonitor levert realtime gegevens zoals laadstatus, spanning, stroom en historie aan.
• Bluetooth-connectiviteit om via de Victron Connect app of VE.Can-connectiviteit (in combinatie met GX-apparaten zoals de Cerbo GX) en het VRM-portaal ook gegevens uit te lezen, zoals celspanning en temperatuur. Bovendien wordt Bluetooth gebruikt voor het instellen
• Een programmeerbaar relais dat kan worden gebruikt als alarmrelais (in combinatie met vooralarm) of om een dynamo te bedienen via externe regelaar.
• Verbinding en communicatie met GX-apparaten via VE.Can en integratie in NMEA 2000-netwerken via interface (zie gerelateerde producten).
• Bewaking van de status van de zekeringen in een aangesloten Lynx Distributor via VictronConnect of een GX-apparaat.

Compleet Lynx DC-verdeelsysteem

De Lynx Smart BMS 500 NG is speciaal ontworpen om te combineren met andere modules van zoals de Victron Lynx Power In, de Lynx Shunt VE.Can en de Lynx Smart BMS 500. Je vindt deze artikelen onder gerelateerde producten. Dit gaat zeer eenvoudig door het eenvoudig koppelen via de M10-aansluitingen aan linker- en rechterzijde (M10 gat en M10 bout) van de module. Zo creëer je een compleet en overzichtelijk gelijkstroomsysteem aan boord.

Een compleet Lynx DC-verdeelsysteem kan bestaan uit verschillende modules:

• Lynx Power In: busbar met positieve en negatieve aansluitingen voor accu's of DC-apparatuur.
• Lynx Distributor: postieve en negatieve busbar met 4 gezekerde aansluitingen voor accu's of DC-apparatuur met bewaking van zekeringen.
• Lynx Shunt VE.Can: positieve busbar met ruimte voor een hoofdzekering en een negatieve busbar met een shunt voor accubewaking (niet geschikt voor Victron Lithium NG accu's). Voorzien van VE.Can aansluiting voor communicatie met een GX apparaat voor bewaking en instellen.
• Lynx Smart BMS NG: BMS voor gebruik samen met NG lithiumaccu's van Victron. Bevat een positieve busbar met een schakelaar die wordt aangestuurd door een BMS (accubeheersysteem) en een negatieve busbar met een shunt voor accubewaking. Heeft Bluetooth communicatie voor bewaking en instellen via de Victron Connect app en VE.Can communicatie voor bewaking met een GX-apparaat, zoals de Victron Cerbo GX.

Wanneer aangesloten op een Lynx Smart BMS kunnen tot wel 4 Lynx Distributors de status van de zekeringen verzenden naar de Lynx Smart BMS. Deze functie is niet beschikbaar bij aansluiting op een Lynx Shunt VE.Can.

Belangrijkste kenmerken Victron Lynx Smart BMS 500 NG:

• Systeemspanning: 12, 24 of 48 V
• Voltagebereik: 9 - 60 V
• Maximale ingangsspaning: 75 V
• Maximale stroom magneetschakelaar: 500 A continu, 600 A piek (5 minuten)
• Verbruik:
  • UIT modus: 0,3 mA (alle voltages)
  • sluimermodus: ca. 0,6 W (50 mA bij 12 V)
  • AAN modus: ca. 2,6 W (217 mA bij 12 V)
• Afmetingen behuizing (H x B x D): 190 x 180 x 80 mm
• Gewicht: 1,9 kg
• Afmetingen rail (H x B): 8 x 30 mm
• Bedrijfstemperatuurbereik: -40 °C tot +60 °C
• IP22-classificatie (geschikt voor gebruik in droge, beschutte ruimtes)
