Victron Energy Lynx Distributor DC-verdeler (M10)

Productbeschrijving

De Victron Lynx Distributor is een modulaire gelijkstroomverzamelrail met plaats voor wel 4 gelijkstroomzekeringen. Dit slimme onderdeel van je boordsysteem bewaakt de toestand van elke zekering en geeft deze aan met een LED-lampje aan voorzijde, zodat deze altijd zichtbaar is.

Overzichtelijke aansluitingen

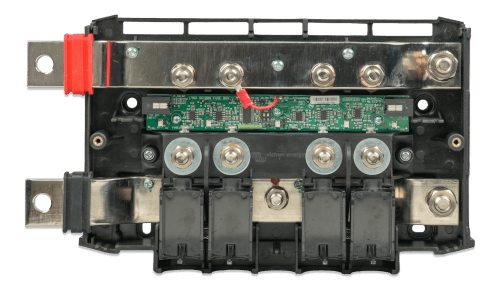

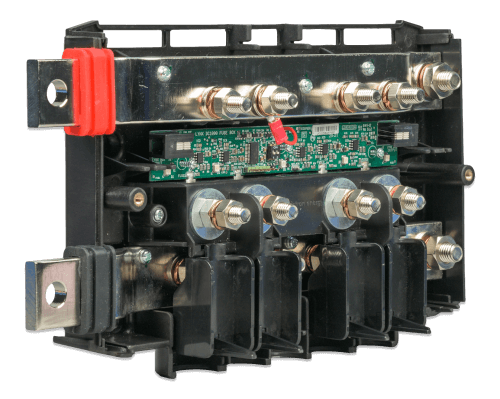

De Lynx Distributor van Victron is voorzien van een aparte positieve en negatieve rail. De positieve rail heeft vier gezekerde aansluitingen met bewakingssysteem van de zekering. Deze aansluitingen zijn ontworpen voor megazekeringen (deze dienen apart te worden aangeschaft). De negatieve rail heeft ook vier aansluitingen en een aardverbinding.

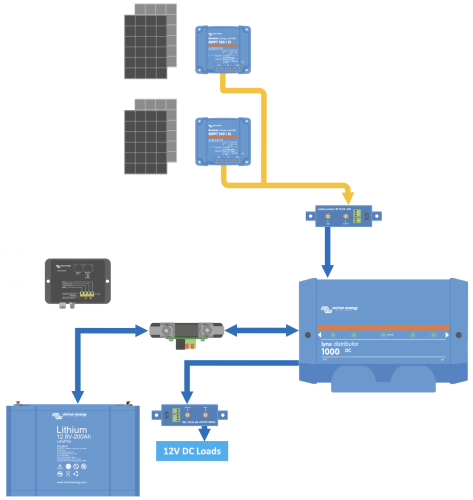

Compleet Lynx DC-verdeelsysteem

Deze verzamelrail is speciaal ontworpen om te combineren met andere modules van zoals de Victron Lynx Power In, de Lynx Shunt VE.Can en de Lynx Smart BMS 500. Je vindt deze artikelen onder gerelateerde producten. Dit gaat zeer eenvoudig door het eenvoudig koppelen via de M10-aansluitingen aan linker- en rechterzijde (M10 gat en M10 bout) van de module. Zo creëer je een compleet en overzichtelijk gelijkstroomsysteem aan boord.

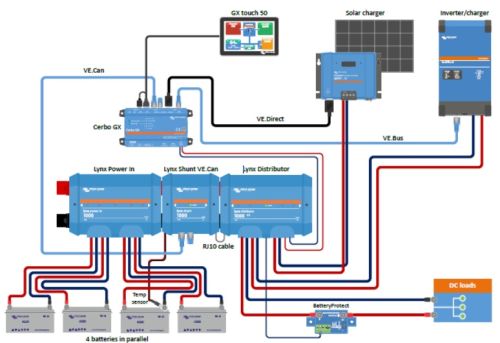

Een compleet Lynx DC-verdeelsysteem kan bestaan uit verschillende modules:

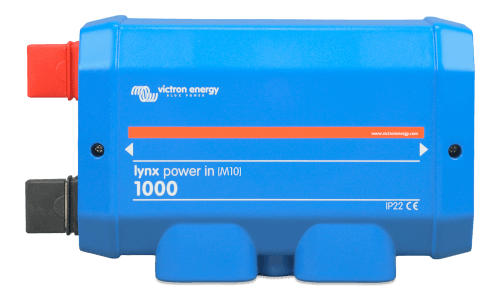

• Lynx Power In: busbar met positieve en negatieve aansluitingen voor accu's of DC-apparatuur.
• Lynx Distributor: postieve en negatieve busbar met 4 gezekerde aansluitingen voor accu's of DC-apparatuur met bewaking van zekeringen.

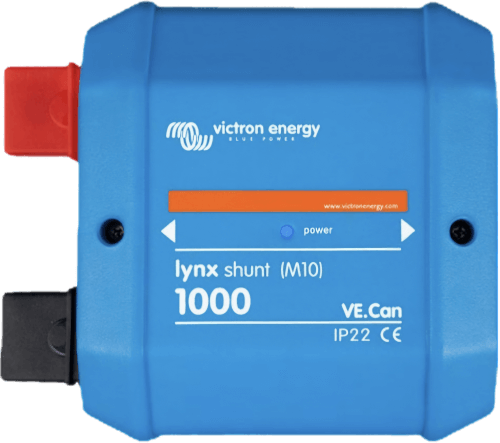

• Lynx Shunt VE.Can: positieve busbar met ruimte voor een hoofdzekering en een negatieve busbar met een shunt voor accubewaking (niet geschikt voor Victron Lithium NG accu's). Voorzien van VE.Can aansluiting voor communicatie met een GX apparaat voor bewaking en instellen.
• Lynx Smart BMS NG: BMS voor gebruik samen met NG lithiumaccu's van Victron. Bevat een positieve busbar met een schakelaar die wordt aangestuurd door een BMS (accubeheersysteem) en een negatieve busbar met een shunt voor accubewaking. Heeft Bluetooth communicatie voor bewaking en instellen via de Victron Connect app en VE.Can communicatie voor bewaking met een GX-apparaat, zoals de Victron Cerbo GX.

Wanneer aangesloten op een Lynx Smart BMS kunnen tot wel 4 Lynx Distributors de status van de zekeringen verzenden naar de Lynx Smart BMS. Deze functie is niet beschikbaar bij aansluiting op een Lynx Shunt VE.Can. De Lynx Distributor wordt geleverd met een 40 cm RJ10-kabel. Deze kabel levert stroom aan de Lynx Distributor en wordt tevens gebruikt om data te versturen naar de aangesloten Lynx Smart BMS.

Belangrijkste kenmerken Victron Lynx Distributor:

• Systeemspanning: 12, 24 of 48 V
• Voltagebereik: 9 - 60 V
• Maximale stroom: 1000 A
• Verbruik: maximaal 100 mA
• Afmetingen behuizing (H x L x B): 290 x 170 x 80 mm
• Gewicht: 2,2 kg
• Afmetingen rail (H x B): 8 x 30 mm
• Bedrijfstemperatuurbereik: -40 °C tot +60 °C
• IP22-classificatie (geschikt voor gebruik in droge, beschutte ruimtes)
• Aansluitingen:
  • Koppeling module: M10
  • Busbars: M8
  • Zekeringen: M8
