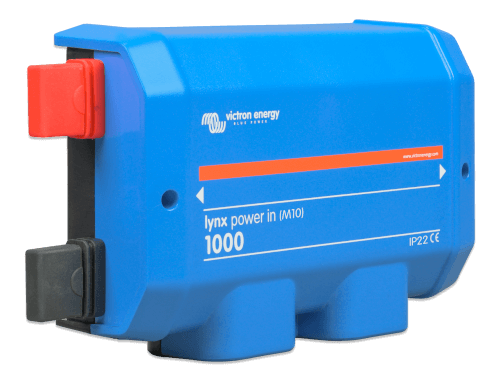

Victron Energy Lynx Power In (M10)

Productbeschrijving

De Victron Lynx Power In is een modulaire gelijkstroomverzamelrail die gebruikt wordt om accu's op het complete Lynx-gelijkstroomverdeelsysteem aan te sluiten. Het onderdeel is vergelijkbaar met een hoogwaardige busbar en voorzien van een negatieve en positieve rail met daarop wel 4 aansluitingen, waarvan 2 voor accu's, 2 voor belastingen of laders (zoals een Victron Multiplus) en een aparte aardverbinding (massa).

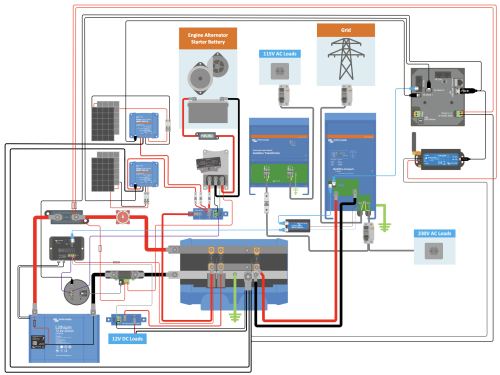

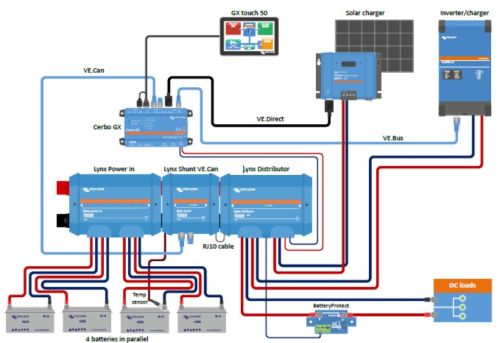

Compleet Lynx DC-verdeelsysteem

De Power In is onderdeel van het Lynx-verdeelsysteem: een modulair busbar-systeem dat DC-aansluitingen, zekeringen, accubewaking, verdeling en/of lithiumaccubeheer bevat. Deze verzamelrail is speciaal ontworpen om te combineren met andere modules van zoals de Victron Lynx Distributor, de Lynx Shunt VE.Can en de Lynx Smart BMS 500. Je vindt deze artikelen onder gerelateerde producten. Dit gaat zeer eenvoudig door het eenvoudig koppelen via de M10-aansluitingen aan linker- en rechterzijde (M10 gat en M10 bout) van de module. Zo creëer je een compleet en overzichtelijk gelijkstroomsysteem aan boord. Een compleet Lynx DC-verdeelsysteem kan bestaan uit verschillende modules:

• Lynx Power In: busbar met positieve en negatieve aansluitingen voor accu's of DC-apparatuur.
• Lynx Distributor: postieve en negatieve busbar met 4 gezekerde aansluitingen voor accu's of DC-apparatuur met bewaking van zekeringen.
• Lynx Shunt VE.Can: positieve busbar met ruimte voor een hoofdzekering en een negatieve busbar met een shunt voor accubewaking (niet geschikt voor Victron Lithium NG accu's). Voorzien van VE.Can aansluiting voor communicatie met een GX apparaat voor bewaking en instellen.
• Lynx Smart BMS NG: BMS voor gebruik samen met NG lithiumaccu's van Victron. Bevat een positieve busbar met een schakelaar die wordt aangestuurd door een BMS (accubeheersysteem) en een negatieve busbar met een shunt voor accubewaking. Heeft Bluetooth communicatie voor bewaking en instellen via de Victron Connect app en VE.Can communicatie voor bewaking met een GX-apparaat, zoals de Victron Cerbo GX.

Belangrijkste kenmerken Victron Lynx Power In:

• Voltagebereik: 9 - 60 V
• Maximale stroom: 1000 A continu
• Afmetingen behuizing (H x L x B): 290 x 170 x 80 mm
• Gewicht: 2,1 kg
• Afmetingen rail (H x B): 8 x 30 mm
• Bedrijfstemperatuurbereik: -40 °C tot +60 °C
• IP22-classificatie (geschikt voor gebruik in droge, beschutte ruimtes)
• Aansluitingen:
  • Koppeling module: M10
  • Busbars: M8
