Victron Energy Lynx Shunt VE.Can (M10)

Productbeschrijving

De Victron Lynx Shunt VE.Can is onderdeel van het modulaire Lynx-distributiesysteem en is een intelligente 1000A shunt met ruimte voor een hoofdzekering (ANL-zekering of megazekering, apart verkrijgbaar). De geïntegreerde accumonitor controleert nauwkeurig de laadtoestand van de aangesloten accu. Ook is een temperatuursensor inbegrepen.

Koppeling met GX-apparaat

De Lynx Shunt kan via het VE.Can systeem worden aangesloten op een Victron GX apparaat, zoals de Cerbo GX (zie gerelateerde producten). Op deze manier zijn de gegevens van accubewaking af te lezen. Busbar geïntegreerde accubewaking; de Lynx Shunt bevat een positieve en negatieve busbar, een accubewaker en een zekeringhouder voor de systeem hoofdzekering. Voor het aansluiten op een GX-apparaat worden de twee meegeleverde VE.Can RJ45 afsluiters gebruikt (terminators).

Uitbreidbaar voor grotere systemen

Daarnaast beschikt de Victron Lynx VE.Can Shunt over een extra stuk rail dat de zekering (zekeringdummy-verdeelrail) in de shunt kan vervangen. Dit is handig in grotere systemen waar soms grotere zekeringen nodig zijn. Zo kan de hoofdzekering, indien nodig, op een andere plaats worden gemonteerd buiten de shunt.

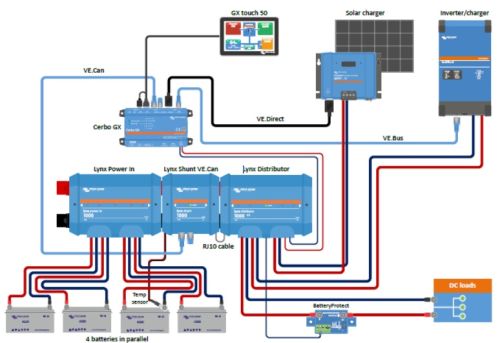

Compleet Lynx DC-verdeelsysteem

De Lyns Shunt is onderdeel van het Lynx-verdeelsysteem: een modulair busbar-systeem dat DC-aansluitingen, zekeringen, accubewaking, verdeling en/of lithiumaccubeheer bevat. Deze shunt is speciaal ontworpen om te combineren met andere modules van zoals de Victron Lynx Distributor, de Lynx Power In en de Lynx Smart BMS 500. Je vindt deze artikelen onder gerelateerde producten. Dit gaat zeer eenvoudig door het eenvoudig koppelen via de M10-aansluitingen aan linker- en rechterzijde (M10 gat en M10 bout) van de module. Zo creëer je een compleet en overzichtelijk gelijkstroomsysteem aan boord. Een compleet Lynx DC-verdeelsysteem kan bestaan uit verschillende modules:

• Lynx Power In: busbar met positieve en negatieve aansluitingen voor accu's of DC-apparatuur.
• Lynx Distributor: postieve en negatieve busbar met 4 gezekerde aansluitingen voor accu's of DC-apparatuur met bewaking van zekeringen.
• Lynx Shunt VE.Can: positieve busbar met ruimte voor een hoofdzekering en een negatieve busbar met een shunt voor accubewaking (niet geschikt voor Victron Lithium NG accu's). Voorzien van VE.Can aansluiting voor communicatie met een GX apparaat voor bewaking en instellen.
• Lynx Smart BMS NG: BMS voor gebruik samen met NG lithiumaccu's van Victron. Bevat een positieve busbar met een schakelaar die wordt aangestuurd door een BMS (accubeheersysteem) en een negatieve busbar met een shunt voor accubewaking. Heeft Bluetooth communicatie voor bewaking en instellen via de Victron Connect app en VE.Can communicatie voor bewaking met een GX-apparaat, zoals de Victron Cerbo GX.

Belangrijkste kenmerken Victron Lynx Shunt VE.Can:

• Systeemspanning: 12, 24 of 48 V
• Voltagebereik: 9 - 70 V
• Maximale stroom: 1000 A continu
• Verbruik: 60 mA (12V), 33 mA (24V), 20 mA (48V)
• Afmetingen behuizing (H x B x D): 190 x 180 x 80 mm
• Gewicht: 1,4 kg
• Afmetingen rail (H x B): 8 x 30 mm
• Bedrijfstemperatuurbereik: -40 °C tot +60 °C
• IP22-classificatie (geschikt voor gebruik in droge, beschutte ruimtes)
• Aansluitingen:
  • Koppeling module: M10
  • Zekering: M8
  • Temperatuursensor: schroefklem
  • Relais: schroefklem
